Anwendungsbedingungen:
Der SMC-8018, der von Jiangsu Siming hergestellt wird, ist ein allgemeines Steuerungssystem für Baumaschinen.und der hintere Abschnitt verwendet einen 6-Sonde Schuh-Sensor. Der Schuhsensor kann für die Höhenerkennung verwendet werden, und seine Bedienung ist einfach und zuverlässig.Das Betriebssystem basiert auf fortschrittlicher Mikroprozessertechnologie und nutzt CAN-Bus-TechnologieEs eignet sich für alle Arten von importierten und inländischen Markenpflastern und wird für die automatische Nivellierungssteuerung beim Bau von Stützpflastern verwendet.
Funktionen und Merkmale:
1- Erweiterte Produkte auf Basis von 8008
2Die Steuerung ist mit 3 Sensoren mit einer einzigen Sonde und einem Boot-Sensor verbunden.Der Schuh-Sensor verbessert die Messgenauigkeit und die Störungssicherheit.
Chinesische Steuerung:
Es nimmt den digitalen Steuerungsmodus an und bildet ein Steuerungsnetzwerk mit Sensoren über das CAN-Busprotokoll, das eine starke Skalierbarkeit aufweist.
Das System verfügt über eine Selbstdiagnosefunktion, und die Fehler des Systems sind auf dem Bildschirm auf einen Blick erkennbar.
Unterschiedliche Steuerungsarten entsprechend den Arbeitsbedingungen auszuwählen, damit sich das System an die Arbeitsbedingungen anpassen kann, um den optimalen Steuerungseffekt zu erzielen,und die gleichwertige Lichtstrahllänge kann angepasst werden.
Echtzeitdaten auf dem LCD-Bildschirm, alle Bedienungsschnittstellen sind in Chinesisch oder grafischen Anweisungen, so dass es einfacher zu beherrschen und bequemer zu bedienen ist.
Eigenschaften des Ultraschallsensors
Es werden hochwertige, leistungsstarke Sonden verwendet.
Verwenden Sie das CAN-Bus-Bus-System zum Datenaustausch mit dem Controller.
Einzigartige Form und Struktur für einfache Wartung und Reparatur
Die Kompensationsstange des Sensors und die intern eingestellte Temperaturkompensation können unabhängig oder gleichzeitig arbeiten.
Alle Sensoren sind austauschbar.
Der Schuhsensor besteht aus 6 Ultraschallproben, die 5 unabhängigen Proben des Sensors arbeiten gleichzeitig.Zur Ermittlung des Durchschnittswerts werden nur drei Daten verwendet, die dem tatsächlichen Nachweiswert nahe kommen..
Der Schuhsensor ersetzt den Steg, Stahldraht oder Baumwollfaden, kein mechanischer Verschleiß, kein klebriges Material.
Einführung in mehreren Punkten:
Technische Parameter:
Betriebsspannung: 10 V bis 30 V
Kommunikationsart: CANbus
Ausgangsstrom des Reglers: 5A
Ausgangsart der Steuerung: NPN, PNP
Ausgangsfrequenz: 3 Hz
Ultraschallerkennungsbereich: 25cm~100cm
Auflösung: 0,2 mm
Ultraschallsonde-Frequenz: 200KHZ
Betriebstemperatur: -20°C bis 85°C

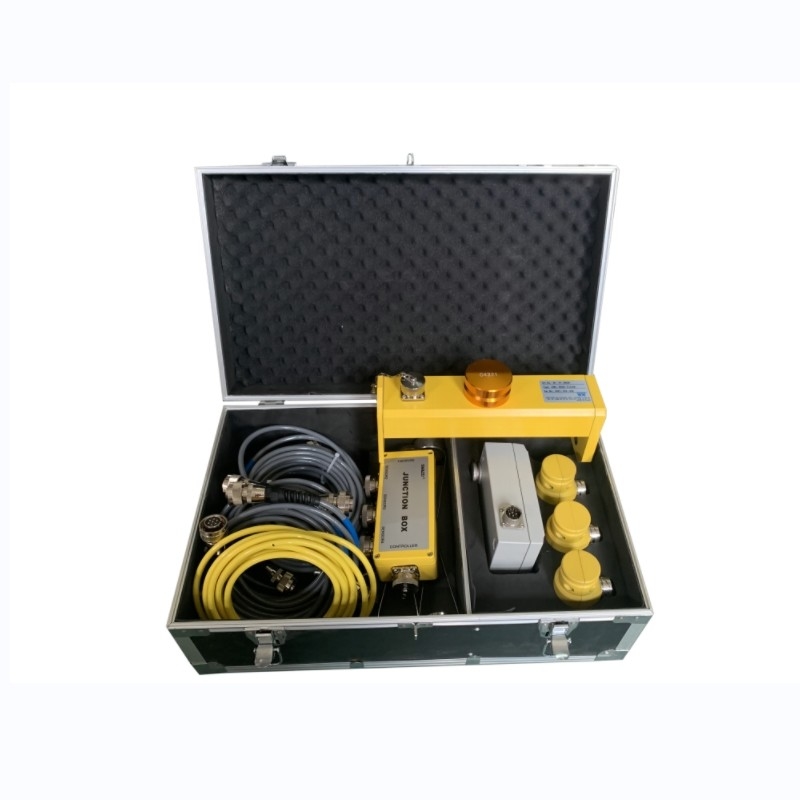

Produktkonfiguration:
| Seriennummer |
Name |
Einheit |
Anzahl |
Anmerkung |
| 1 |
8008 Hauptrehler |
Nur |
2 |
|
| 2 |
8008 Sensor |
Nur |
6 |
|
| 3 |
8428 Sensor |
Nur |
2 |
|
| 4 |
8008 Verbindungskasse |
Nur |
2 |
|
| 5 |
8008 Temperaturkompensationsstange für Sensoren |
individuell |
6 |
|
| 6 |
8008 Stromkabel |
Wurzeln |
2 |
2 m Spiraledraht schwarz |
| 7 |
8008 Verbindungskassendraht |
Wurzeln |
2 |
2m Helix gelb |
| 8 |
8008 Sensorleitung |
Wurzeln |
8 |
Schwarzer Spiraldraht 2 Meter 4, 1,3 Meter 2 |
| 9 |
Handgriff |
Nur |
8 |
|
| 10 |
Montageplatte für die Hauptsteuerung |
individuell |
2 |
Schrauben, 2 Stück (einschließlich flacher Federwaschmuttern)
M4×6 Innenseck, 8 Stück
M4×15 Innenseck, 4 Stück |
| 11 |
Aktivitätskarte der Verbindungskasse |
individuell |
2 |
Schrauben, 2 Stück (einschließlich flacher Federwaschmuttern)
M4×6 Innenseck, 8 Stück |
| 12 |
Aktivitätskarte für hängende Stangen |
Nur |
8 |
Schrauben M10 × 150, 8 Stück (einschließlich flacher Federwaschmuttern) |
| 13 |
Ortungsring |
Nur |
12 |
enthält 16 Stück M10×25-Schrauben |
| 14 |
U-förmige Sensormontagekarte |
Satz |
6 |
M8-Flügelmuttern aus Edelstahl, 16 Stück, M8-Flügelmuttern, 16 Stück |
| 15 |
Kartenstrahlvorrichtung |
Nur |
4 |
Schrauben und Muttern, 4 Stück (einschließlich flachen elastischen Pads) |
| 16 |
Hängemast |
Wurzeln |
8 |
|
| 17 |
Aluminiumlegiertem Balken/Edelstahlbalken |
Tasche |
4 |
Schrauben M10 × 35, 16 Stück (einschließlich Federspülmaschinen);
Schrauben, 8 Stück, M10 × 50 (einschließlich Flachfederspülmaschinen) |
| 18 |
Innere Halterung aus Edelstahl |
Tasche |
2 |
Schrauben, 8 Stück (einschließlich Muttern) |
| 19 |
Außenstütze aus Edelstahl |
Tasche |
2 |
Schrauben, 16 Stück (einschließlich Muttern) |
| 20 |
Runde Rohrverbindung mit Halter |
Wurzeln |
4 |
|
| 21 |
feststeckt |
Nur |
8 |
Schrauben von M12×75, 16 Stück (einschließlich flacher elastischer Pads) |
| 22 |
Standardteile |
Tasche |
1 |
|
| 23 |
Kabelband |
Wurzeln |
20 |
|
| 24 |
aktive Schiene |
|
|
Konfigurieren nach Kundenbedürfnissen |
| 25 |
Schweißplatte |
|
|
Konfigurieren nach Kundenbedürfnissen |
| 26 |
Werkzeug |
Satz |
1 |
Einschließlich Nutzmesser, 1 17-19 Massivschlüssel, 1 16-18 Massivschlüssel, 1 16-18 Torxschlüssel, 1 17-19 Torxschlüssel, 1 12-Zoll-Verstellschlüssel |
| 27 |
Material |
Anteil |
1 |
Einschließlich 1 Gebrauchsanleitung, 2 Etiketten, 1 Identifizierungsbescheinigung, 1 Versandliste und 1 Umfrageformular für die Nutzermeinung |
